产品介绍

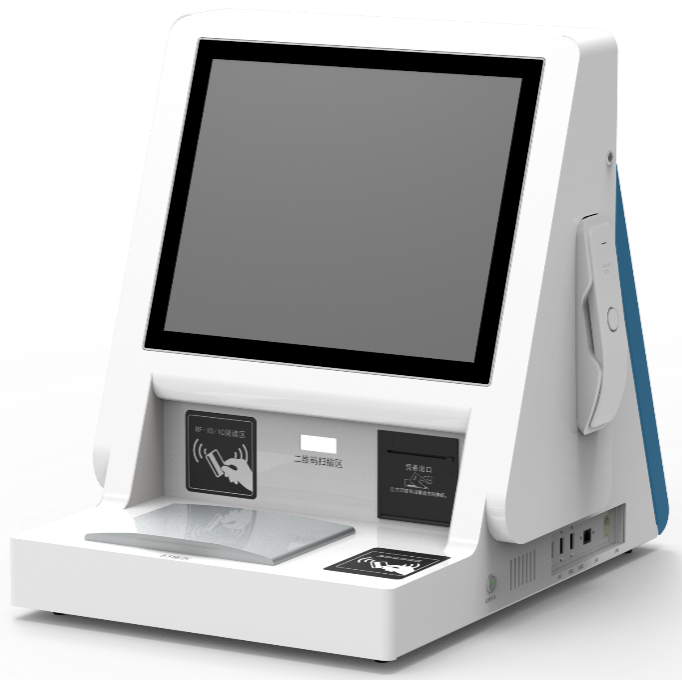

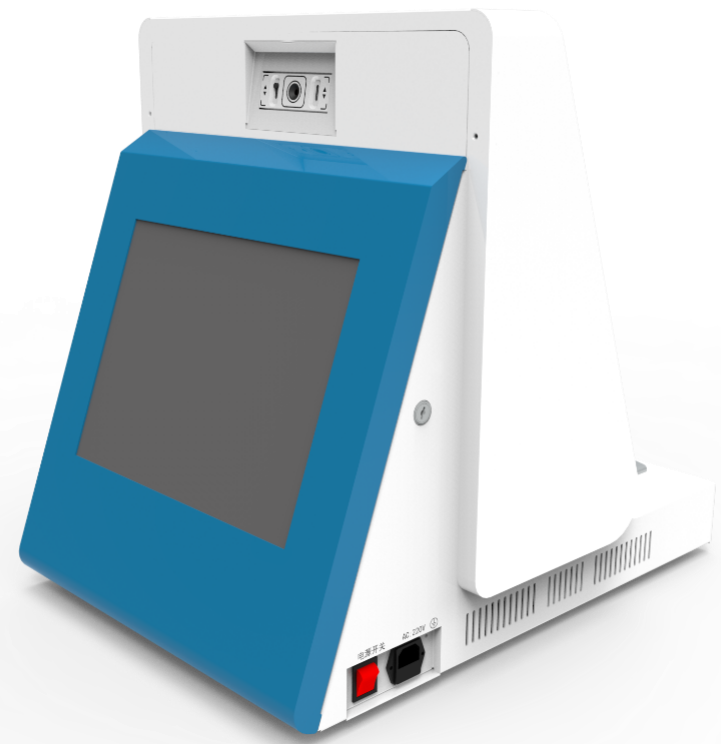

QL-FK T17SP2K 台式双屏访客机，外形简洁、时尚；采用钣金机身，表面喷漆处理；内置Mini ITX工控机，主屏采用17英寸十点电容触摸显示屏，副屏采用15英寸液晶显示屏，集成了二代身份证阅读器、凭条打印机、人像摄像头、证件扫描仪、射频读卡器、二维码扫描仪、电话语音盒以及话机等功能部件；设备集成度高，功能全面，适应性强；
一、功能特性
1.触摸显示功能
》17英寸主显示屏，1280*1024分辨率
》主屏十点触控操作，可替代键鼠操作
》15英寸副显示屏，1024*768分辨率
2.凭条打印功能
》支持会客凭证打印
》支持打印模板编辑
》58mm宽热敏打印
3.证件读取功能
》支持自动读取二代身份证
》符合ISO14443 Type B标准
》自动提取证件信息
4.证件扫描功能
》采用彩色CCD进行扫码证件照片
》采用OCR技术进行识别
》证件类型（身份证），其他证件模板可选配
5.IC读卡器
》采用非接触式IC卡读取
》读卡频率13.56MHz
6.自动扫码功能
》采用30万像素CMOS器件拍照扫码
》图形分辨率640*480
》视场角110°
》解码能力大多数一维条码以及二维码
7.语音通话功能
》内置单路语音通话模块，结合话机实现与被访人通话确认是否接待访客
》自动拨号，支持内外线拨号（需外接电话线）
8.人像拍照功能
》采用200万像素摄像头
》支持自动白平衡
》支持逆光补偿
》支持宽动态处理
9.人证比对功能（可选）
》支持人脸追踪
》比对阈值可调
》拍摄高度/角度可任意调节

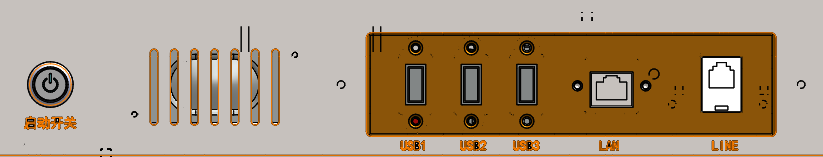

二、物理接口
220VAC电源接口X1
翘板电源开关X1
RJ45网络接口X1
LINE电话线接口X1
USB接口X3
启动开关X1
三、典型应用

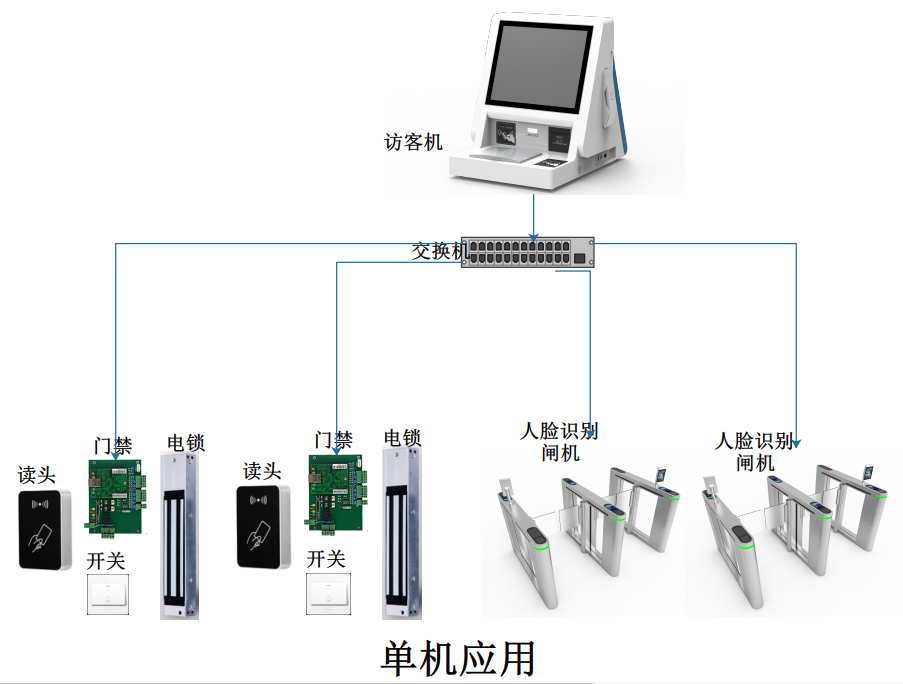

》访客机依靠本地服务结合人脸门禁/验证机以及通道闸/门锁的单机应用

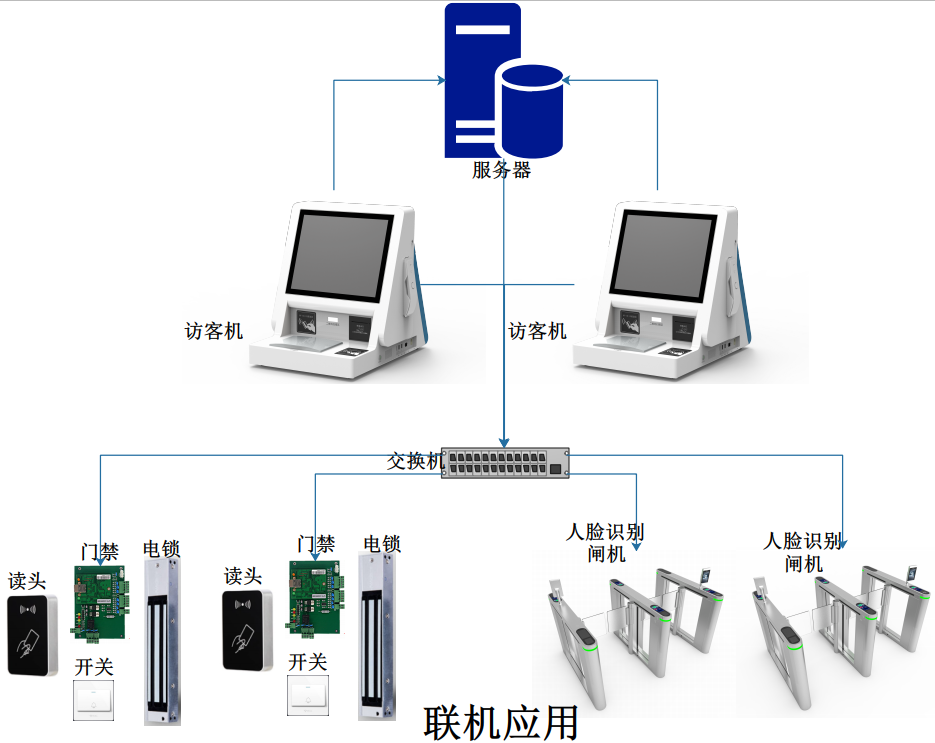

》多台访客机连接服务器结合人脸门禁/验证机以及通道闸/门锁的多机协同应用
四、技术参数
|
触摸显示 |
面板类型 |
a-Si TFT-LCD，液晶模组 |
|
显示模式 |
TN，常白显示，透射式 |
|
屏幕尺寸 |
17.0英寸 |
|
显示颜色 |
16.7M(6-bit + Hi-FRC) |
|
屏幕比例 |
5:4 |
|
分辨率 |
1280(RGB)×1024(SXGA) |
|
像素间距 |
0.264mm×0.264mm |
|
面板亮度 |
250 cd/m²(Typ.)(透射) |
|
对比度 |
1000:1(Typ.)(透射) |
|
触摸物 |
手指或电容笔 |
|
触摸解析度 |
25PPI（Min.） |
|
触摸点数 |
10点（Max.） |
|
表面硬度 |
6H（Min.） |
|
热插特性 |
热插特性好，控制器支持即插即用 |
|
稳定性 |
稳定性能好，无漂移，自动纠错 |
|
副屏显示 |
面板类型 |
a-Si TFT-LCD，液晶模组 |
|
显示模式 |
TN，常白显示，透射式 |
|
屏幕尺寸 |
15.0英寸 |
|
显示颜色 |
16.2M (6-bit + FRC) |
|
屏幕比例 |
4:3 (W:H) |
|
分辨率 |
1024(RGB)×768(XGA) |
|
像素间距 |
0.297mm×0.297mm |
|
亮度 |
350 cd/m²(Typ.) |
|
响应速度 |
8/4(Typ.)(Tr/Td)(ms) |
|
对比度 |
700:1(Typ.)(透射) |
|
PC |
处理器 |
Intel 奔腾G4400 |
|
芯片组 |
采用Intel® H110芯片组 |
|
存储 |
128G固态硬盘 |
|
内存 |
DDR4/4GB |
|
接口 |
12×COM |
|
4×USB 3.0接口 |
|
10×USB 2.0接口 |
|
2×VGA，1*HDMI |
|
2×SATA3.0，1×MSATA |
|
1×MPCIE_WIFI1 插槽，支持 3G&4G 模块 |
|
2×RJ45 |
|
1×M.2 NGFFA 插槽，支持 WIFI &Bluetooth 模块 |
|
身份证阅读器 |
射频标准 |
符合ISO14443 Type B标准 |
|
保密模块 |
居民身份证验证安全控制模块（身份证核查系统专业模块） |
|
读卡距离 |
0~5cm |
|
感应区面积 |
80mm×80mm |
|
读卡时间 |
<1s |
|
感应角度 |
卡片与感应区平面最大张角 70° |
|
工作频率 |
13.56MHz |
|
调制方式 |
ASK调制 |
|
证件扫描仪 |
扫描方式 |
平板扫描 |
|
扫描技术 |
彩色CCD |
|
光源 |
CCFL(长寿命冷阴极荧光灯管) |
|
光学分辨率 |
600×1200dpi |
|
扫描模式 |
彩色 24位、48位 |
|
灰阶 8位、16位 |
|
纯黑白/半色调/误差扩散 |
|
扫描速度 |
ID@300dpi 黑白/灰度/彩色，3~4秒 |
|
二维码扫描器 |
识读模式 |
CMOS |
|
分辨率 |
30万 |
|
码制 |
一维条码，二维码 |
|
精度 |
5mil~10mil |
|
光源 |
LED |
|
旋转 |
旋转360°，偏转±65°，倾斜65° |
|
音频 |
声道 |
左右双声道 |
|
功率 |
5W*2 |
|
内阻 |
8Ω |
|
电话猫 |
自动拔号 |
支持 |
|
摄像头
|
扫描方式 |
Progressive scan |
|
扫描频率 |
30HZ |
|
图像感光片 |
1/2.7”CMOS |
|
有效像素 |
1920*1080 |
|
像素点大小 |
3.0umx3.0um |
|
输出格式 |
MJPG YUY2 |
|
MJPG分辨率和帧率 |
1920*1080/30fps 1280*1024/30fps 1280*960/30fps 1280*720/30fps 1024*768/30fps 960*720/30fps 800*600/30fps 640*480/30fps 640*360/30fps 320*240/30fps |
|
YUY2分辨率和帧率 |
640*480/30fps 320*240/30fps 800*600/20fps 960*720/8fps 1920*1080/5fps 1280*1024/5fps 1280*960/5fps 1280*720/10fps 1024*768/10fps |
|
动态范围 |
≤105dB |
|
最低照度 |
1LUTX |
|
默认镜头 |
F=3.1 D:75° |
|
打印机 |
打印方式 |
行式热敏打印 |
|
打印速度 |
50mm/s |
|
分辨率 |
8 dots/mm(384dots/line) |
|
输入缓存 |
2K字节 |
|
缺纸检测 |
支持 |
|
字符大小 |
12×24dots，8×16dots(Unicode编码) |
|
汉字编码 |
GB2312/GB18030，24×24dots；Unicode，16×16dots |
|
纸卷规格 |
热敏卷纸，宽57.5±0.5mm，外径小于φ40mm |
|
打印头寿命 |
50公里 |
|
IC读卡器 |
工作频率 |
13.56MHz |
|
卡片类型 |
Mifare系列卡 |
|
读卡距离 |
≤1cm |
|
输出格式 |
输出格式可调 |
|
使用环境 |
温度 |
0℃—40℃ |
|
相对湿度 |
<80% |
|
贮藏环境 |
温度 |
-20℃—55℃ |
|
相对湿度 |
<90% |
|
电源指标 |
使用电源 |
AC220V±10% 50HZ±2% |
|
连续工作时间 |
7×24小时 |
|
功率 |
≤100w |
|
净重 |
30kg±10% |
|

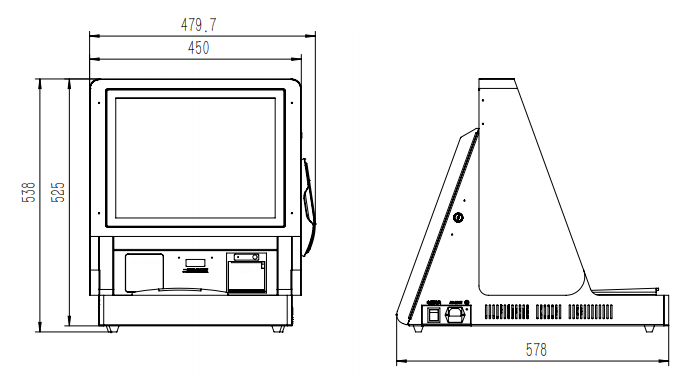

尺寸 |
450mm(宽)×525mm(高)×578mm(厚) |
