产品介绍
QL-FK L820H 立式双屏访客机，外形高端、大气；采用钣金机身，表面喷漆处理；内置Mini ITX工控机，主屏采用19英寸多点红外触摸显示屏，副屏采用22英寸液晶显示屏，集成了二代身份证阅读器、凭条打印机（可选）、人像摄像头、射频读卡器、二维码扫描仪、语音卡（可选）、电话猫/电话机（可选）、发卡机（可选）等功能部件；设备集成度高，功能全面，适应性强；
一、功能特性
1.触摸显示功能
》19英寸主显示屏，1440*900分辨率
》主屏多点红外触控操作，可替代键鼠操作
》22英寸副显示屏，1680*1050分辨率
2.证件读取功能
》支持自动读取二代身份证
》符合ISO14443 Type B标准
》自动提取证件信息
3.IC读卡器
》采用非接触式IC卡读取
》读卡频率13.56MHz
4.自动扫码功能
》采用30万像素CMOS器件拍照扫码
》图形分辨率640*480
》视场角110°
》解码能力大多数一维条码以及二维码
5.人像拍照功能
》采用200万像素摄像头
》支持自动白平衡
》支持逆光补偿
》支持宽动态处理
6.自动发卡机（可选）
》自动发卡机，自动授权发放门禁卡
》支持200张卡箱容量
》支持卡箱卡少报警，卡箱满报警
7.语音通话（可选）
》内置语音卡，结合TTS实现自动呼叫被访人电话，被访人根据语音提示选择是否接待访客
》自动拨号，支持内外线拨号（需外接电话线）
8.凭条打印功能（可选）
》支持会客凭证打印
》支持打印模板编辑
》80mm宽热敏打印
9.人证比对功能（可选）
》支持人脸追踪
》比对阈值可调
》拍摄高度/角度可任意调节

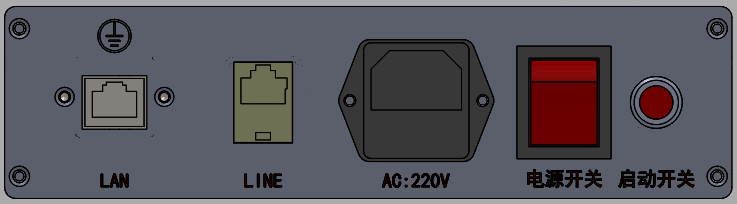

二、物理接口
》220VAC电源接口X1
》翘板电源开关X1
》RJ45网络接口X1
》LINE电话线接口X1
三、典型应用

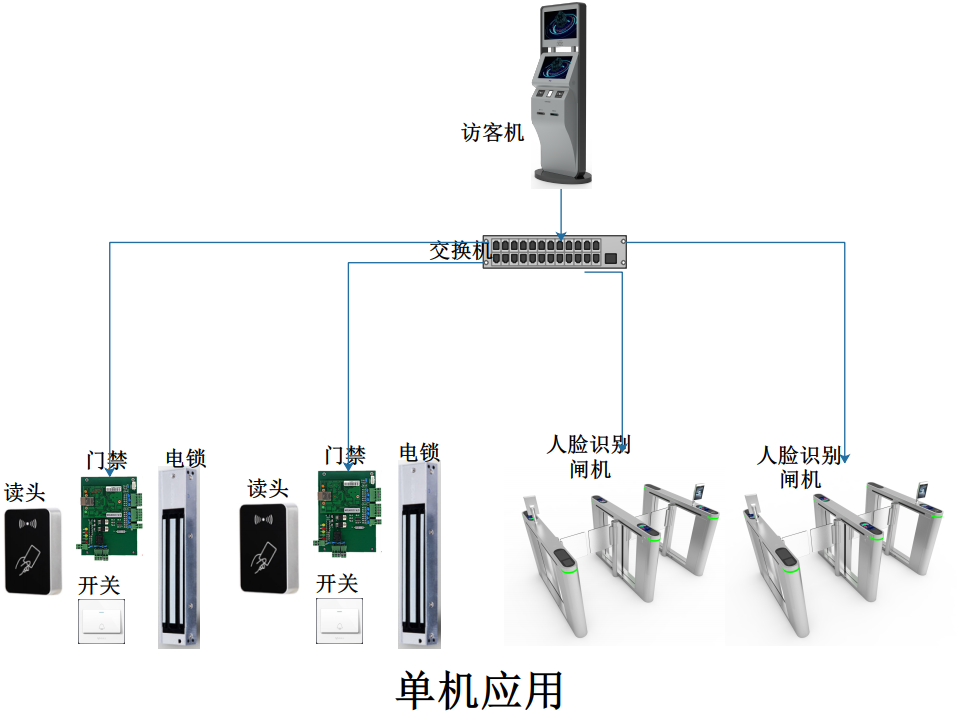

》访客机依靠本地服务结合人脸门禁/验证机以及通道闸/门锁的单机应用

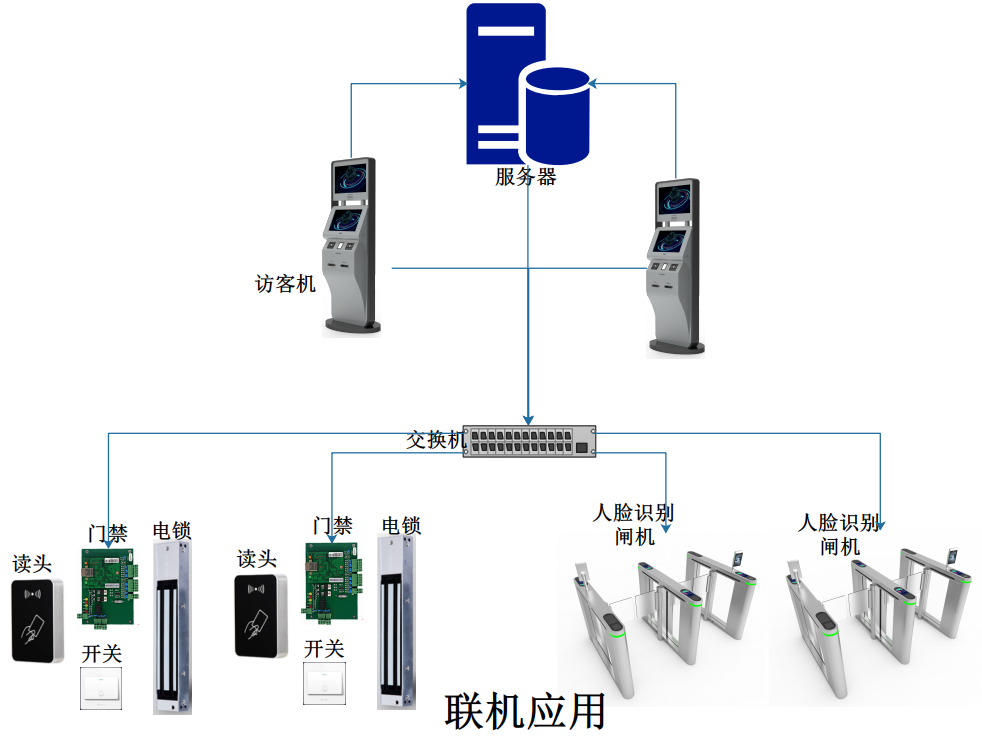

》多台访客机连接服务器结合人脸门禁/验证机以及通道闸/门锁的多机协同应用
四、技术参数
|
触摸显示 |
主屏 |
|
面板类型 |
TFT-LCD |
|
背光类型 |
LED |
|
屏幕尺寸 |
19.0英寸/48.3cm |
|
显示颜色数 |
1670万 |
|
宽高比 |
16:10 |
|
最佳分辨率 |
1440×900 60Hz |
|
像素点距 |
0.284mm×0.284mm |
|
亮度 |
250 cd/m² |
|
响应时间 |
5ms |
|
对比度 |
1000:1 |
|
可视角度 |
170°(H)/160°(V) CR＞10 |
|
触摸类型 |
红外触摸 |
|
触摸分辨率 |
32767*32767 |
|
触摸精度 |
<1.5mm(中心区域)，<3.2mm(边缘区域) |
|
反应时间 |
<16ms |
|
触摸力度 |
<85克 |
|
触摸次数 |
无限制 |
|
透光率 |
>88% |
|
热插特性 |
热插特性好，控制器支持即插即用 |
|
广告屏 |
|
面板类型 |
a-Si TFT-LCD，液晶模组 |
|
显示模式 |
TN，常白显示，透射式 |
|
屏幕尺寸 |
22.0英寸 |
|
液晶显示器色彩 |
16.7M(8-bit),CIE1931 72% |
|
屏幕比例 |
16:10 |
|
分辨率 |
1680*1050 |
|
点间距 |
0.094x0.282（mm） |
|
亮度 |
250 cd/m²(Typ.) |
|
响应时间 |
1.3/*3.7(Typ.)(Tr/Td)(ms) |
|
对比度 |
1000:1(Typ.)(透射) |
|
可视角度 |
85/85/80/80(Typ.)(CR≥10)（左/右/上/下） |
|
存储媒介 |
U盘，支持热拔插 |
|
媒体限制 |
1080P，分辨率为1920×1080 |
|
文件格式 |
MPG、MPG1、MPG2、MPG4、.avi、.mp4、.div、TS、TRP、.wmv、RM、RMVB、MKV等 |
|
重复播放 |
单曲重复播放、文件夹重复播放等多种循环播放模式 |
|
U盘拷贝功能 |
可通过U盘把节目文件拷贝到存储器中 |
|
列表播放 |
支持播放列表功能，根据预先编制好的顺序、时间播放指定文件 |
|
断电记忆 |
设备断电重启后从断点处继续播放该视频内容 |
|
PC |
主板尺寸规格 |
Mini-ITX构架，170mm*170mm |
|
处理器 |
Intel 奔腾G3260，双核3.3GHz，3M缓存 |
|
芯片组 |
采用Intel® H81芯片组 |
|
内存 |
4G DDR3 1333MHz |
|
存储容量 |
128G固态硬盘 |
|
操作系统 |
WIN7 X86系统 |
|
打印机(选配) |
打印方式 |
行式热敏打印 |
|
打印宽度 |
72mm |
|
打印速度 |
Max.150mm/s |
|
分辨率 |
8dots/mm(576dots/line) |
|
缺纸检测 |
支持 |
|
汉字库 |
GB2312/GB18030，24×24dots |
|
切纸方式 |
半切 |
|
切刀寿命 |
50万次 |
|
纸卷规格 |
热敏卷纸，宽79.5±0.5mm或59.5±0.5mm |
|
身份证阅读器 |
射频标准 |
符合ISO14443 Type B标准 |
|
保密模块 |
居民身份证验证安全控制模块（身份证核查系统专业模块） |
|
读卡距离 |
0~1cm |
|
感应区面积 |
80mm×100mm |
|
读卡时间 |
最快读卡时间<1s |
|
工作频率 |
13.56MHz |
|
调制方式 |
ASK调制 |
|
二维码扫描器 |
光源 |
白光 |
|
图像传感器 |
CMOS |
|
分辨率 |
640×480 |
|
识别码制 |
1D：Codabar, Code 11, Code 39, Code 93, Code 128/EAN128, EAN.UCC Composite, Interleaved 2 of 5,MSI Code, Planet, Plessey Code, Postnet, RSS, Standard 2 of 5, Telepen, UPC/EAN, etc |
|
2D：PDF417, QR code, Matrix 2 of 5, MicroPDF417, Australian Post, Canada Post, Japan Post, MaxiCode, Codablock, Aztec, Dutch Post, TLC 39,DataMatrix, etc. |
|
光源 |
Illumination:4000K |
|
视场角 |
110° |
|
旋转倾斜偏转 |
360°, 80°(俯仰),70°(倾斜) |
|
打印对比度 |
20% minimum reflective difference |
|
摄像头 |
扫描方式 |
Progressive scan |
|
扫描频率 |
30HZ |
|
图像感光片 |
1/2.7”CMOS |
|
有效像素 |
1920*1080 |
|
像素点大小 |
3.0umx3.0um |
|
输出格式 |
MJPG YUY2 |
|
MJPG分辨率和帧率 |
1920*1080/30fps 1280*1024/30fps 1280*960/30fps 1280*720/30fps 1024*768/30fps 960*720/30fps 800*600/30fps 640*480/30fps 640*360/30fps 320*240/30fps |
|
YUY2分辨率和帧率 |
640*480/30fps 320*240/30fps 800*600/20fps 960*720/8fps 1920*1080/5fps 1280*1024/5fps 1280*960/5fps 1280*720/10fps 1024*768/10fps |
|
动态范围 |
≤105dB |
|
最低照度 |
1LUTX |
|
默认镜头 |
F=3.1 D:75° |
|
IC读卡器 |
工作频率 |
13.56MHz |
|
卡片类型 |
Mifare系列卡 |
|
读卡距离 |
≤1cm |
|
输出格式 |
输出格式可调 |
|
发卡机
(选配) |
支持卡片类型 |
支持读写ISO14443 TYPEA TYPEB的非接触卡 |
|
适用卡片尺寸 |
卡宽: 54±0.5mm 卡长: 85±0.5mm 卡厚：0.2–2.0mm可调卡片厚度 |
|
适用卡片材质 |
各类纸质卡片或聚脂类卡片 |
|
卡箱容量 |
按卡厚0.76mm计算，标准型155张 |
|
卡量报警 |
7~50张（0.76mm卡，出厂设置为15张） |
|
语音卡
（选配） |
接口 |
PCI-E |
|
内外线模块 |
支持 |
|
多路语音 |
8路模拟语音卡 |
|
电话拔号
（选配） |
自动拔号 |
支持 |
|
外部接口 |
LAN网口 |
1个 |
|
电话接口 |
1个 |
|
AC220V电源插孔 |
1个 |
|
使用环境 |
温度 |
0℃—40℃ |
|
相对湿度 |
<80% |
|
贮藏环境 |
温度 |
-20℃—55℃ |
|
相对湿度 |
<90% |
|
电源指标 |
使用电源 |
AC220V±10% 50HZ±2% |
|
连续工作时间 |
7×24小时 |
|
功率 |
<100W |
|

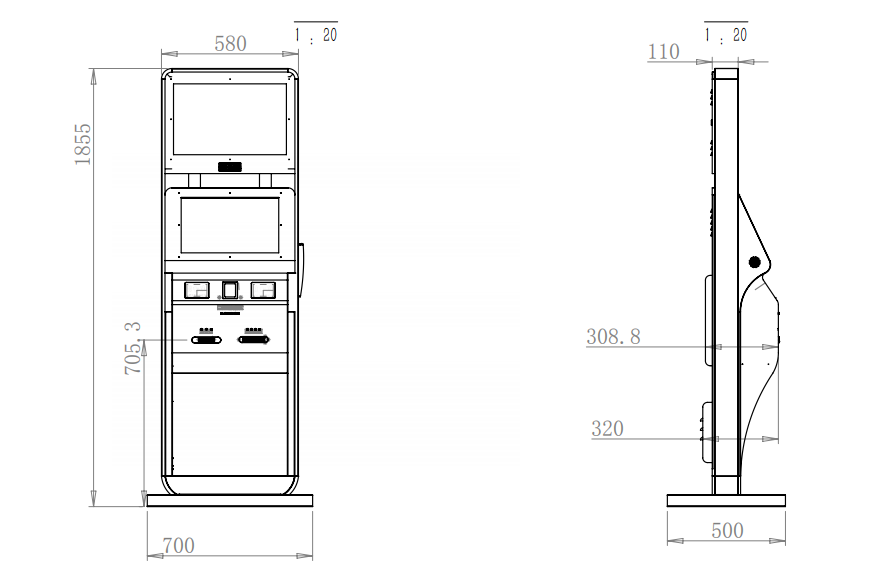

尺寸 |
700mm(宽)×1855mm(高)×308.8mm(厚) |
