产品介绍
在我们日常生活中很多人在身份证件到期后,需要重新办理新的证件,领取新证后,此时旧证则需要进行销毁处理。
证件自动碎证机严格落实领取新身份证交回原证规定,可以全自动对旧证做段状碎化处理,确保视读、机读功能失效。
一、适用范围
证件自动碎证机不仅仅可全自动完成身份证件的自动回收,除此之外还可以对港澳通行证、银行卡等多种卡片式证件进行回收处理。
二、产品功能
(一)硬件功能
自动碎证机整合电脑主机+触摸屏、身份证识别模块、收证模块等装置,可实现批量证件的自助自动回收,简化了证件回收过程,使相关部门证件回收业务的效率得到提高。
证件放入碎证机后,通过触摸屏运行客户端程序,设备自动将证件传送到身份证信息读取模块、自动完成信息读取、存档;并自动完成碎证处理,实现证件无效,处理完毕后,失效证件自动到回收箱。
(1) 设备自带主机、触摸显示屏,可以直接在设备上进行操作,无需再连接其它设备。
(2) 采用箱柜式设计,体积小、外观美观,操作简单。
(3) 自动发卡模块、可支持放置多张回收证件,用于旧证自动传送到信息采集模块。
(4) 证件信息读取、双面扫描模块,用于旧证信息的采集。
(5) 自动碎卡模块,用于自动碎证。
(6) 旧证回收框,用于旧证的回收。
(7) 设备具备查询统计、数据分析、报表生成等后台管理功能。
(二)软件功能
(1) 有设备管理软件,电脑和旧证回收机通过USB数据线与电脑进行连接。
(2) 设备具备查询统计、数据储存、报表生成等后台管理功能,可以自动记录旧证的人员信息、证件号 、回收时间等相关信息,自动存储到电脑本地。
(3) 管理软件可调出、查看、分析各统计数据,自动生成旧证回收统计表。
三、特点
(1) 设备可独立进行全流程碎证,无需外接电脑。
(2) 全自动对旧证进行信息收集、段状碎化处理。
(3) 使用方便,稳定高效,确保旧证视读、机读功能失效。
(4) 能保存经本设备处理过的身份证旧证芯片中的文字信息,供核算上缴居民身份证工本费等方面提供换领依据。
(5) 可自动完成批量证件的自动碎证。

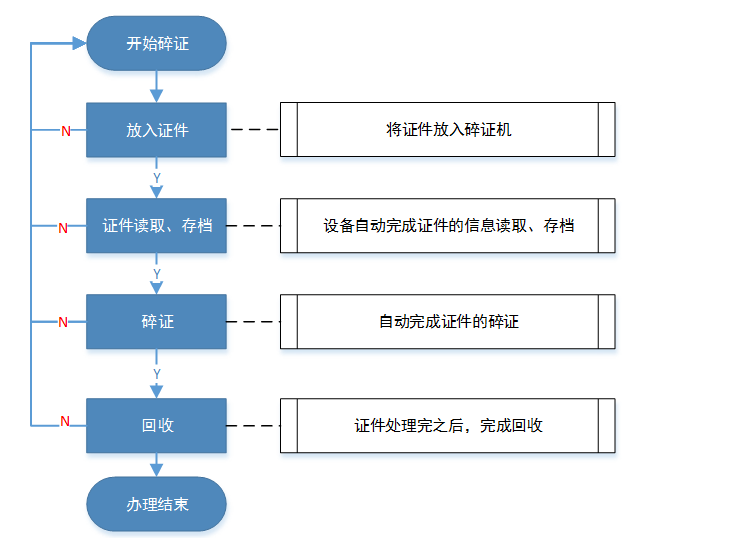

四、操作流程
五、性能参数
(1) 设备尺寸
长500mm*宽600mm*高1200mm(含显示器)
长500mm*宽600mm*高911mm(不含显示器)
(2) 容量
旧证证箱容量:≥180张,一次性可自动完成180张证件的处理。
(3) 碎证时间
首张身份证碎证时间:读取方式:4秒;扫描方式:7秒。平均碎证时间:4.5秒/张。
(4) 碎证机芯寿命
碎证机芯寿命:≥2万张身份证(1张/次)。
(5) 颗粒尺寸
证件粉碎后,颗粒尺寸为4*12mm。
(6) 连续工作时间
设备每次运行,可连续工作2-3小时。
六、参数配置
智慧碎证机参数配置(不带屏幕款)
序号 |
模块 |
技术指标 |
1 |
机柜 |
1.5MM冷轧钢机柜、不易变形,外观美观、大方,符合人体工程学设计 |
2 |
发卡机 |
工作电源 DC24V ± 5%,1.5A,静态电流 200mA,通讯方式 RS232(支持多机通讯,出厂地址默认为15),结构 使用寿命 发卡寿命≥100万次,卡栈装载量 145张非凸字卡(0.76mm标准卡片),100张凸字卡(0.76mm标准卡片),270张非凸字卡(0.4mm厚度),卡机净重 约1.3KG(不含配件及包装),卡机尺寸(长x宽x高) 158 x 92 x 178 mm(不带卡栈),性能 支持卡片(长x宽) 86 x 55 mm(0.2~1.2mm厚度,出厂标准为0.8mm) |
3 |
身份证扫描仪 |
扫描类型:正面、反面、双面扫描 扫描分辨率:300dpi ,图像颜色:彩色 扫描速度:50~80mm/s ,操作时间:身份证识读+图像扫描时间<4s ,证件尺寸:86*54*1.0mm ,电源:DC24V 2A 通讯接口:USB2.0 ,强制退证: 按键或外接至面板 机身尺寸:≤155*100*42mm ,工作温度:0℃-50℃ 存储温度:‐20℃~60℃ ,湿度:5%~95%(无凝露) |
4 |
碎证机机芯 |
A.可碎身份证、卡片,一次碎一张,B.碎纸规格颗粒尺寸:4x12mm,C.刀片:s50c,D.连续工作2~3小时,E.可碎2~5万张卡片,F.机芯尺寸:A4, |
5 |
控制板卡 |
16路隔离输入;16路继电器输出;16路脉冲检测 |
智慧碎证机参数配置(带屏落款)
模块 |
技术指标 |
机柜 |
1.5MM冷轧钢机柜、不易变形,外观美观、大方,符合人体工程学设计,顶部采用10mm钢化玻璃设计,美观大气 |
电脑主机 |
采用工业级工控主机,6USB、4COM、2个RJ45(网络接口)、128G SSD、4G内存、集成显卡、含有VGA,HDMI接口 |
发卡机 |
工作电源 DC24V ± 5%,1.5A,静态电流 200mA,通讯方式 RS232(支持多机通讯,出厂地址默认为15),结构 使用寿命 发卡寿命≥100万次,卡栈装载量 145张非凸字卡(0.76mm标准卡片),100张凸字卡(0.76mm标准卡片),270张非凸字卡(0.4mm厚度),卡机净重 约1.3KG(不含配件及包装),卡机尺寸(长x宽x高) 158 x 92 x 178 mm(不带卡栈),性能 支持卡片(长x宽) 86 x 55 mm(0.2~1.2mm厚度,出厂标准为0.8mm) |
身份证扫描仪 |
扫描类型:正面、反面、双面扫描 扫描分辨率:300dpi ,图像颜色:彩色 扫描速度:50~80mm/s ,操作时间:身份证识读+图像扫描时间<4s ,证件尺寸:86*54*1.0mm ,电源:DC24V 2A 通讯接口:USB2.0 ,强制退证: 按键或外接至面板 机身尺寸:≤155*100*42mm ,工作温度:0℃-50℃ 存储温度:‐20℃~60℃ ,湿度:5%~95%(无凝露) |
触摸显示屏 |
面板尺寸:15.6 inch,分辨率:1920(RGB)x1080(FHD),像素密度:102PPI,宽高比:16:9(宽:高),面板亮度:250 cd/m²,响应时间:13/5(Typ.)(Tr/Td)(ms),反应时间:<10ms,视频接口:VGA/HDMI,整机功耗:max≤20w ±0.5W |
碎证机机芯 |
可碎身份证、卡片,一次碎一张,碎纸规格颗粒尺寸:4x12mm,刀片:s50c,连续工作2~3小时,可碎2~5万张卡片,机芯尺寸:A4,带塑胶防护罩 |
控制板卡 |
16路隔离输入;16路继电器输出;16路脉冲检测 |
传感器 |
消耗功率 通常时 : 960mW以下(电源电压24V时 消耗电流40mA以下),ECO模式时 : 680mW以下(电源电压24V时 消耗电流28mA以下),输出 <NPN输出型>,NPN开路集电极晶体管・最大流入电流 : 100mA・外加电压 : 30V DC以下(输出和0V之间)・剩余电压 : 2V以下(最大流入电流),输出:输出动作 可用L/D模式切换入光时ON或非入光时ON,输出:短路保护 装备,反应时间 FAST : 60μs以下、STD : 250μs以下、LONG : 2ms以下、U-LG : 4ms以下、HYPR : 24ms以下 |
HUB |
工业级7口USB3.0扩展 |
自动移动装置 |
实现回收装置自动移动,总行程150mm(48mm/s-250N) |

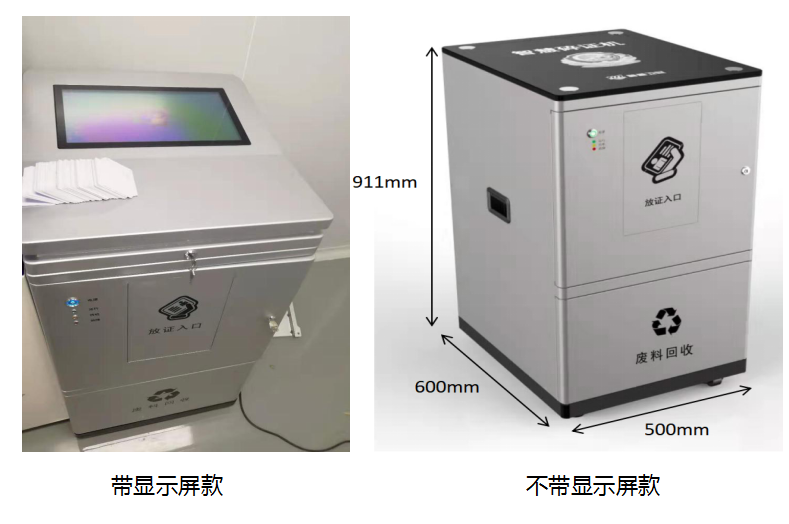

七、实物图
